＜交流＞

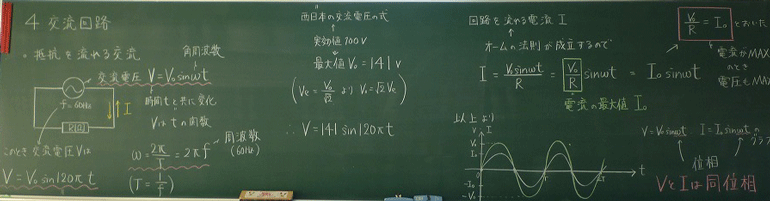

抵抗を流れる交流

高校理科支援サイトgsciencefactory交流回路

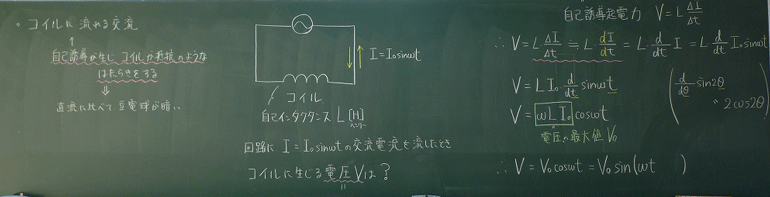

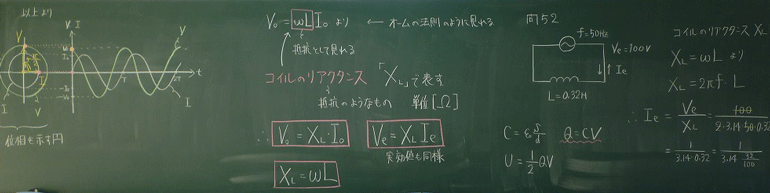

コイルを流れる交流

高校理科支援サイトgsciencefactoryコイルを流れる交流

高校理科支援サイトgsciencefactoryコイルを流れる交流２

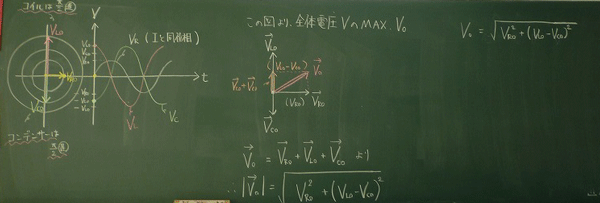

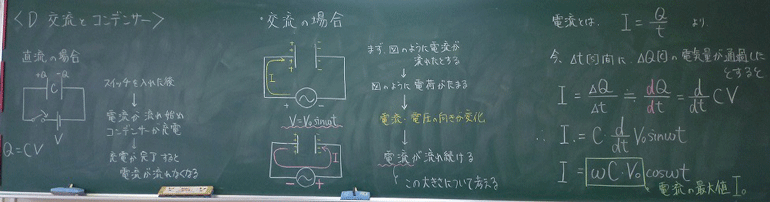

コンデンサーを流れる交流

高校理科支援サイトgsciencefactoryコンデンサーを流れる交流

高校理科支援サイトgsciencefactoryコンデンサーを流れる交流２

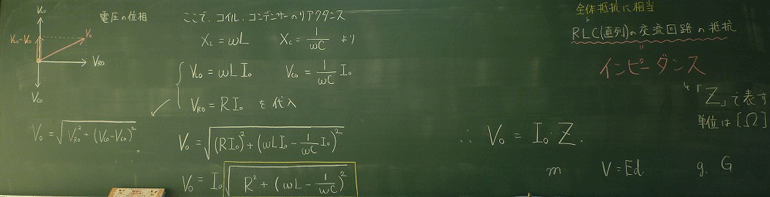

RLC回路

RLC回路

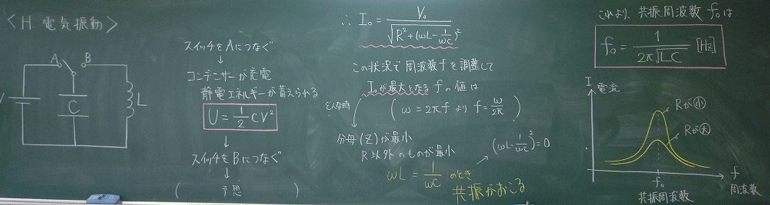

共振回路

高校理科支援サイトgsciencefactory共振回路

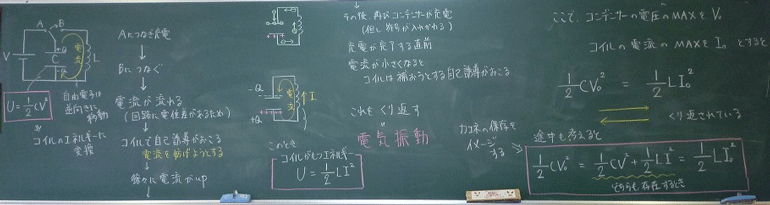

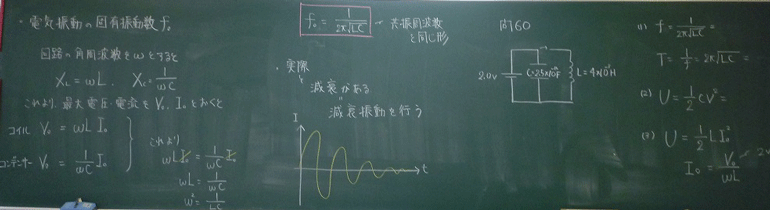

電気振動

高校理科支援サイトgsciencefactory振動回路

電気振動
